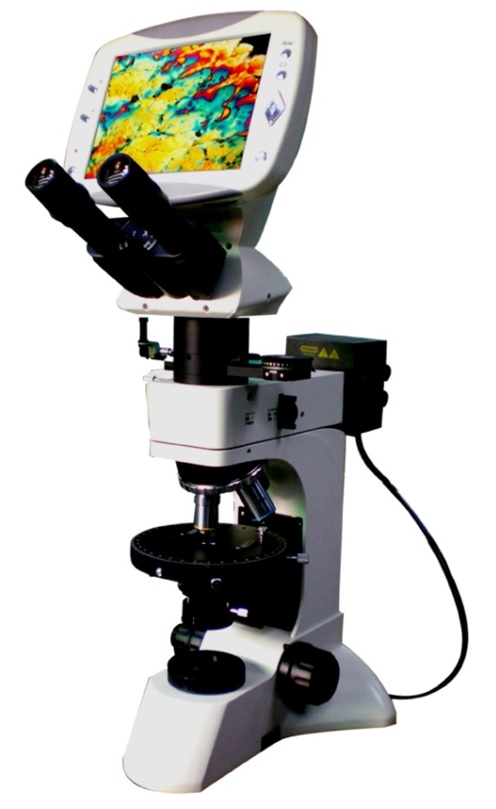

La microscopia in radiazione polarizzata è la tecnica maggiormente impiegata in cristallografia e mineralogia per lo studio di sezioni sottili in luce trasmessa; grazie alla migliore ntensificazione di contrasto e alla migliore qualità dell’immagine di materiali birifrangenti (cristalli, minerali, granuli di amido, polimeri) viene preferita ad altre tecniche di osservazione quali Microscopia a Fluorescenza, contrasto di fase, DIC. Il microscopio digitale DT-5000-POL proposto da Dora Tecnologie , configurabile sia in trasmissione che in riflessione, utilizza la luce polarizzata per l’osservazione di materiali che hanno caratteristiche di doppia rifrazione (birifrangenza), e consente l’osservazione in polarizzazione singola, ortoscopica e conoscopica. L'architettura generale e le funzionalita’ del DT-5000-POL sono pressoche’ identiche a quelle di un microscopio ottico polarizzatore convenzionale, ad eccezione del gruppo trinoculare/telecamera che è sostituito da una moderna tablet camera HDMI 9.7” touch screen. Grazie alle proprie caratteristiche, alla semplicità di osservazione, funzionalità e costo accessibile, il microscopio digitale polarizzatore DT-5000-POL trova impiego in applicazioni di geologia, petrografia, chimica, medicina, biologia e studi di materiali sottoposti a stress. Viene utilizzato ampiamente per l’osservazione di cristalli di macromolecole polimeriche liquide, polimeri biomedicali e lo studio di cristalli liquidi in laboratori di ricerca e in didattica.
|
SPECIFICHE TECNICHE |
POL-T |
POL-R |
POL-TR |
||
|
Oculari |
WF10X／22mm （regolabile） |
● |
|||
|
WF10X／22mm （regolabile，scala graduata 0.1mm） |
● |
||||
|
WF10X／20mm （regolabile） |
● |
● |
|||
|
WF10X／20mm （regolabile，scala graduata 0.1mm） |
● |
● |
|||
|
Testata binoculare |
Inclinazione 30°, ruotabile 360°, Distanza interpupillare: 48mm ～ 76mm |
● |
● |
● |
|
|
Testata trinoculare |
Inclinazione 30°, ruotabile 360°, Distanza interpupillare: 48mm ～ 76mm Distribuzione del fascio :100: 0（100% oculare） 80:20（80% trinoculare / 20% oculare） |
○ |
○ |
○ |
|
|
Obiettivi planari all’infinito “no stress” (Trasmissione) S* = (a molla) |
PLAN 4X／0.10 |
W.D.= 12.1mm |
● |
● |
|
|
PLAN 10X／0.25 |
W.D.= 4.64mm |
● |
● |
||
|
PLAN 20X／0.40(S*) |
W.D.=2.41mm |
● |
● |
||
|
PLAN 40X／0.66(S*) |
W.D.=0.65mm |
● |
● |
||
|
PLAN 60X／0.80(S*) |
W.D.=0.33mm |
○ |
|||
|
PLAN 100X／1.25(S*,Oil) |
W.D.=0.12mm |
○ |
|||
|
Obiettivi planari all’infinito “no stress” (Riflessione) S* = (a molla) |
LPL 5X／0.13 |
W.D=16.04mm |
● |
○ |
|
|
LPL 10X／0.25 |
W.D.= 18.48mm |
● |
○ |
||
|
LPL 20X／0.40 |
W.D.= 8.35mm |
● |
○ |
||
|
LPL 50X／0.70(S*) |
W.D.= 1.95mm |
● |
● |
||
|
LPL 100X／0.90(S*,Dry) |
W.D.= 1.10mm |
○ |
○ |
||
|
Revolver obiettivi |
A 5 posizioni con sistema di centraggio |
● |
● |
● |
|
|
Unità Analizzatore |
Rotazione 360°, scala graduata, con funzione di blocco |
● |
● |
● |
|
|
Lente di Bertrand integrata, focalizzabile |
● |
● |
● |
||
|
Compensatori |
λslip （Cuneiforme a onda intera) |
● |
● |
● |
|
|
λ/4 slip （Cuneiforme a quarto d’onda) |
● |
● |
● |
||
|
Cuneo di quarzo (classe I - IV) |
● |
● |
● |
||
|
Tavolino porta-oggetti |
Rotazione a 360°, centrabile, divisione 1°, Divisione Vernier 6’. Diametro : Φ174mm |
● |
● |
● |
|
|
Condensatore swing-out |
N.A.0.9/0.13, Condensatore di Abbe con diaframma e lente superiore ribaltabile |
● |
● |
||
|
Unità di Polarizzazione (luce riflessa) |
Con scala graduata, ruotabile 360° con funzione di blocco |
● |
● |
||
|
Messa a fuoco fine e grossolana |
Corsa 25mm Regolazione fine rotazione:0.2mm / divisione fine 2 μm |
● |
● |
● |
|
|
Illuminazione in Trasmissione/Riflessione |
Sorgente a LED 5W (100V～240V） |
● |
● |
● |
|
|
Illuminazione in Trasmissione |
Lampada Alogena 6V/30W（100V～240V） |
○ |
|||
|
Illuminazione in Riflessione |
Lampada Alogena 12V/50W（100V～240V） |
○ |
○ |
||
|
Filtri |
Blu/ Ambra/ Verde/ Neutro |
○ |
○ |
○ |
|
|
Meccanica aggiuntiva per il tavolino di polarizzazione |
○ |
○ |
○ |
||
|
Attacco C-Mount |
1X /0.75 X /0.5 X (con messa a fuoco regolabile) |
○ |
○ |
○ |
|
NB: "●" di serie , "○" opzionale.
 |
 |
